船舶在內河或海域中通行，在臨近跨河、跨海橋梁時，需要通過觀察橋梁上的助航標志，來判斷橋梁下方的通行航道定位，及時修正航行線路，所以設置于橋梁上的助航標志，對船舶準確、及時地把握前方橋梁信息顯得尤其重要。橋梁航道助航標志通常采用逆反射材料，船舶臨近時需要依賴射燈照射才能認知版面信息，在橋梁周圍光照環境不佳的夜晚或惡劣天氣，普通的反射型標志已不能滿足全天候的視認需求，現在普遍采用主動發光標志工藝，該標志不僅具備主動發光功能（不需射燈照射），同時兼具逆反射效果，被越來越多地應在橋梁航道助航上，極大地增強了助航標志的遠距離視認性、警示性、易捕捉性，大大提升了橋梁航道的安全性。
一、橋梁航道助航標志類型

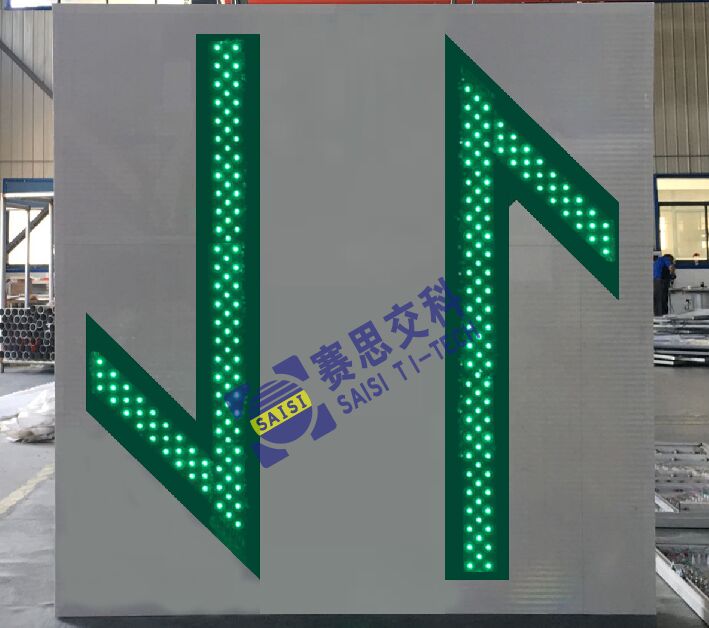

（1）雙向通航橋孔中央標志

技術參數：尺寸2000mm*2000mm；白底、綠圖案、綠色LED管；LED點陣式主動發光標志；太陽能供電或外接市電。

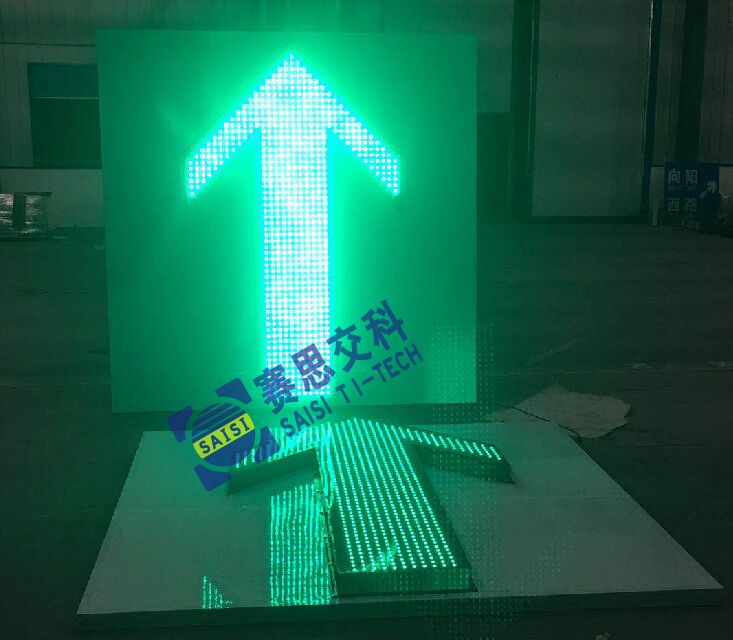

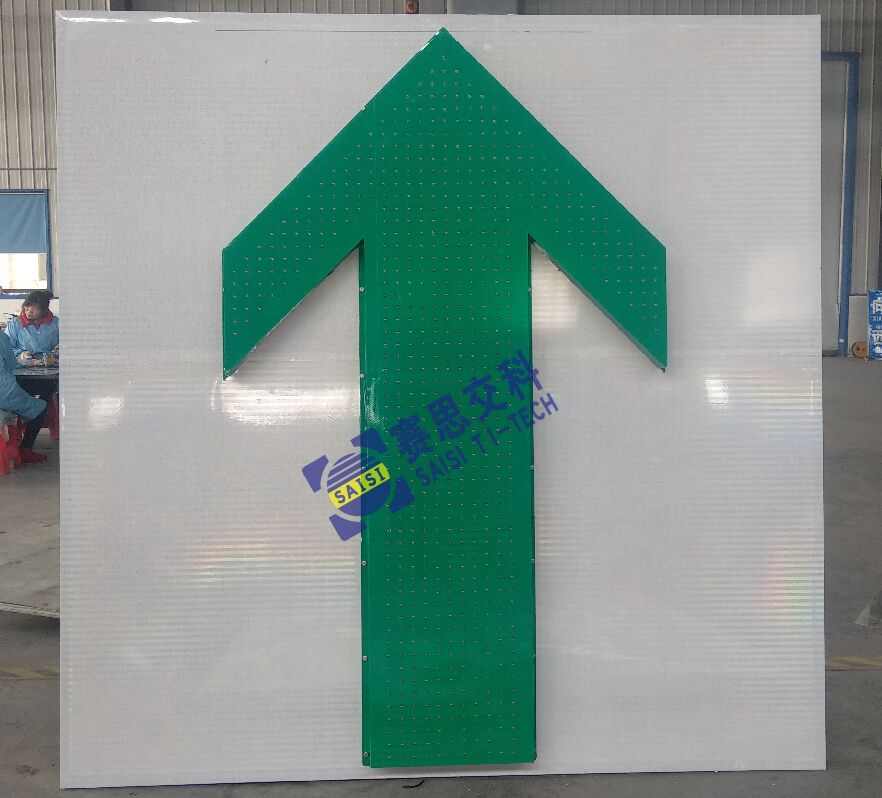

（2）單向通航橋孔標志

技術參數：尺寸2000mm*2000mm；白底、綠圖案、綠色LED管；LED點陣式主動發光標志；太陽能供電或外接市電。

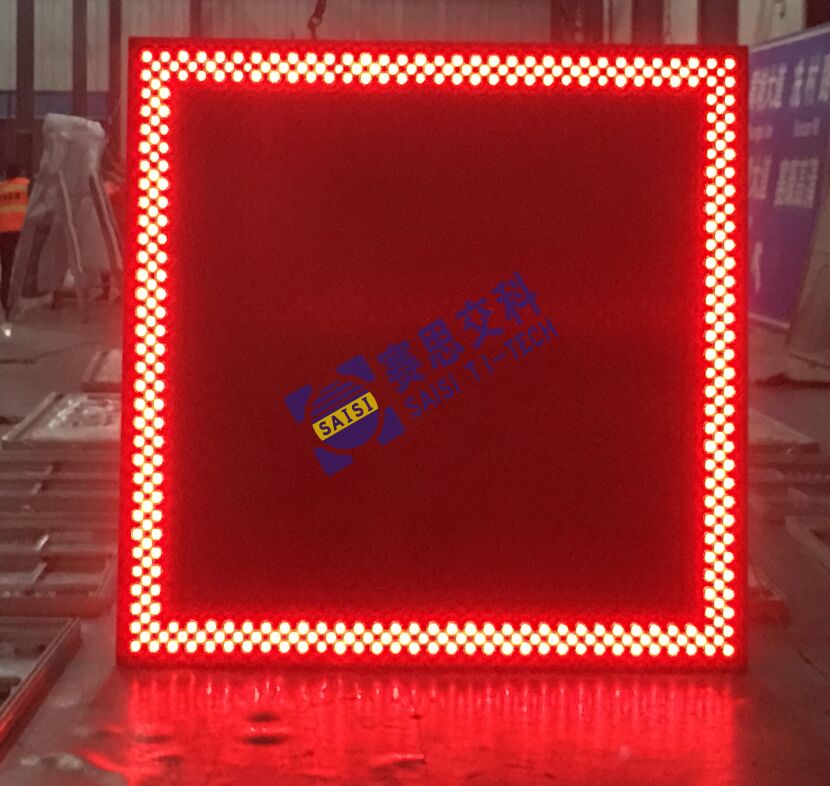

（3）通航橋孔左側標志

技術參數：尺寸2000mm*2000mm；紅底、無圖案、紅色LED管；LED點陣式主動發光標志；太陽能供電或外接市電。

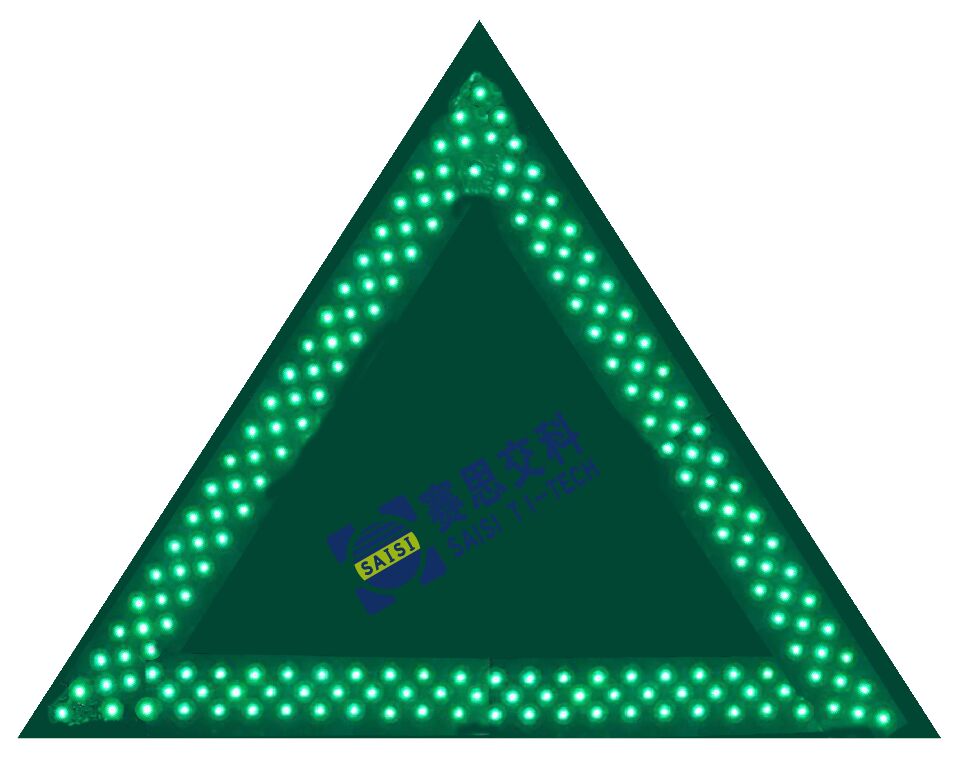

（4）通航橋孔右側標志

技術參數：三角2400mm；綠底、無圖案、綠色LED管；LED點陣式主動發光標志；太陽能供電或外接市電。

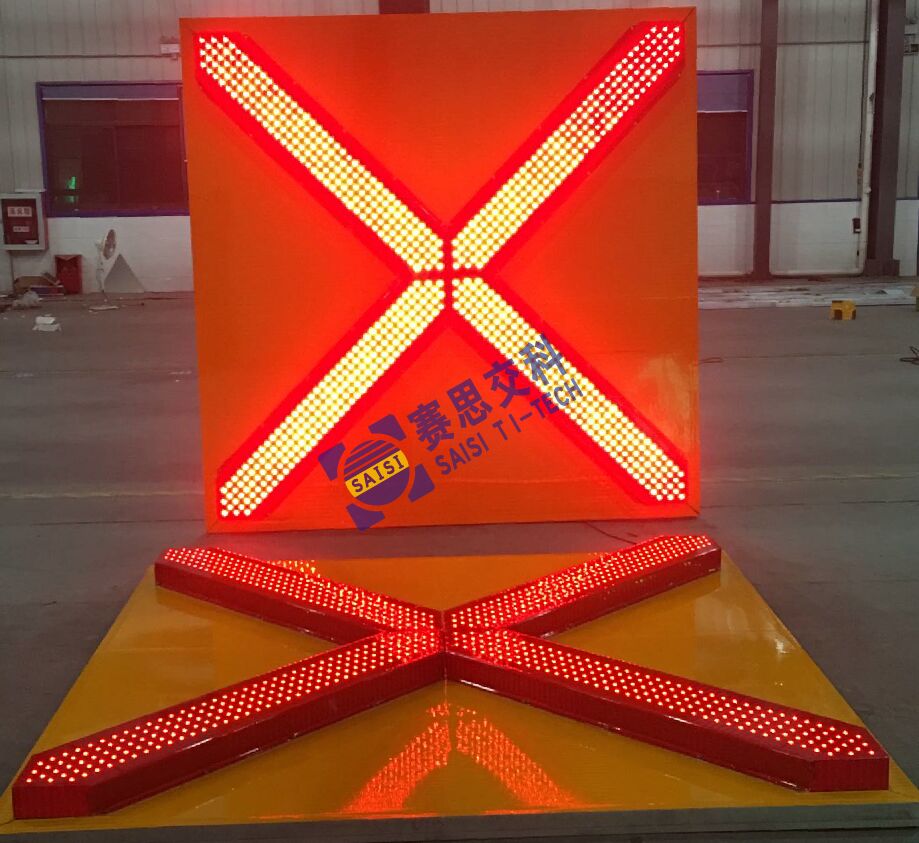

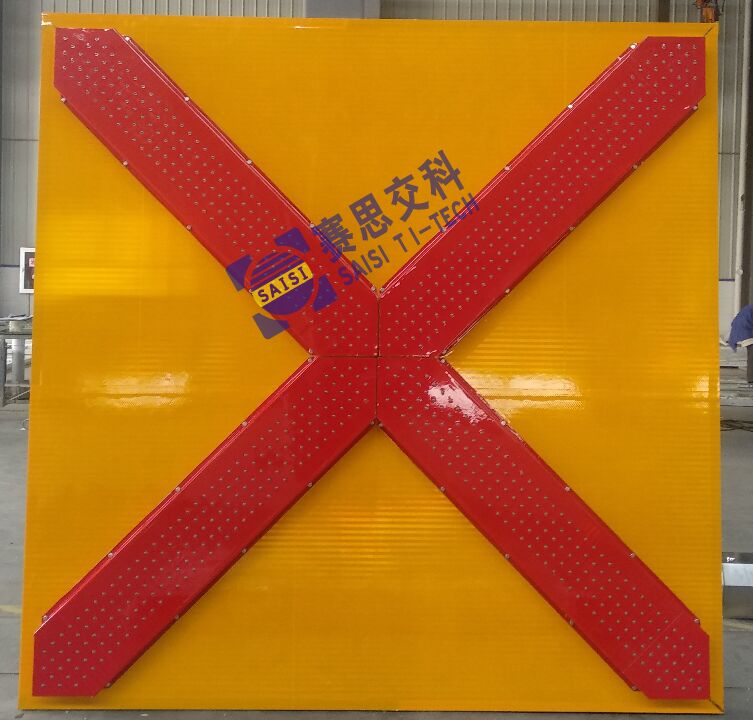

（5）橋孔禁航標志

技術參數：尺寸2000mm*2000mm；黃底、紅圖案、紅色LED管；LED點陣式主動發光標志；太陽能供電或外接市電。

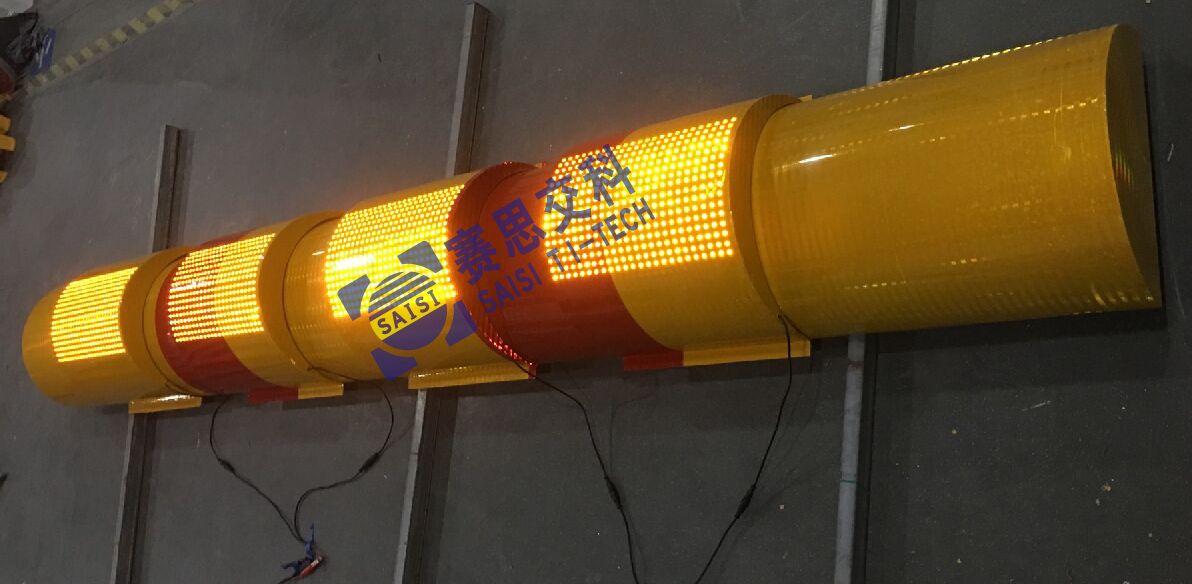

（6）橋墩警示標志

參考尺寸：4000mm*400mm；紅黃相間底膜，紅黃LED管；LED點陣式主動發光標志；太陽能供電或外接市電。
二、工藝品質要求：
（1）結構抗風性。標志安裝于橋梁上，戶外風速大，標志需抵抗較大的橫風壓（根據安裝位置具體風壓值測算），標志版面需做加固型結構件，及穩固插件結構。
（2）工藝高品質。標志安裝位置偏僻，維護工作繁瑣，出廠前應做好充分的電子老化測試，保證產品具備較高的工藝品質。
（3）防水高等級。標志安裝于橋梁，水面/海面水蒸氣蒸發量高、且橋梁走水槽可能滲水侵蝕，應充分測試防水等級，所有LED發光單元需具備內浸泡無損傷防護結構，內部導水結構合理布局，設置專用通道。
（4）散熱性能。標志安裝于戶外，夏季高溫季節，元器件工作產生熱量，需設置裝用導熱、散熱工藝，降低元器件因長期高溫而導致的使用壽命降低。
（5）抗腐蝕性。安裝于海區標志，面板層、背板層需采用防腐蝕材料，避免氧化銹蝕。
三、橋梁航道助航標志設置：
在國標《中國海區可航行水域橋梁助航標志》（GB24118-2009）中列出了兩種類型的通航橋孔：雙向通航橋孔和單向通航橋孔，并根據不同的通航橋孔給出了對應的設置標準。

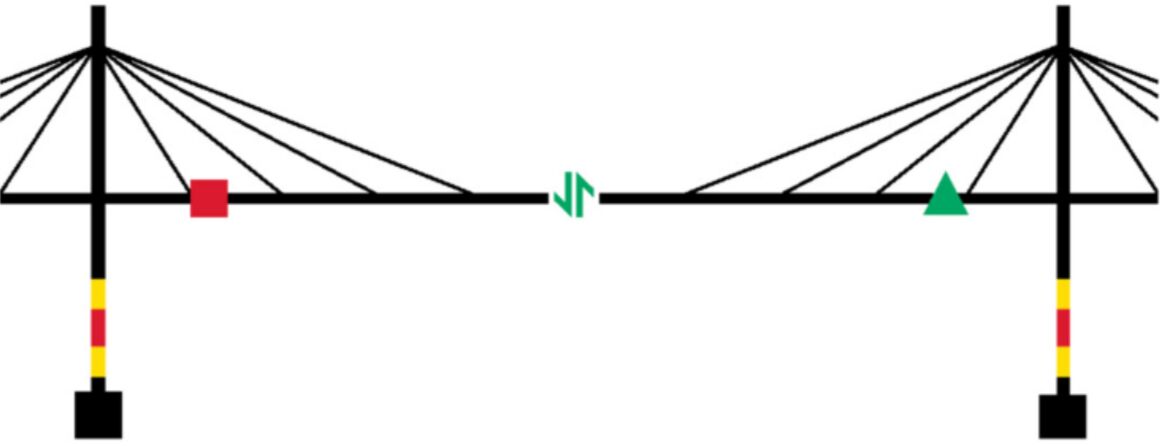

（1）單孔雙向通航橋梁

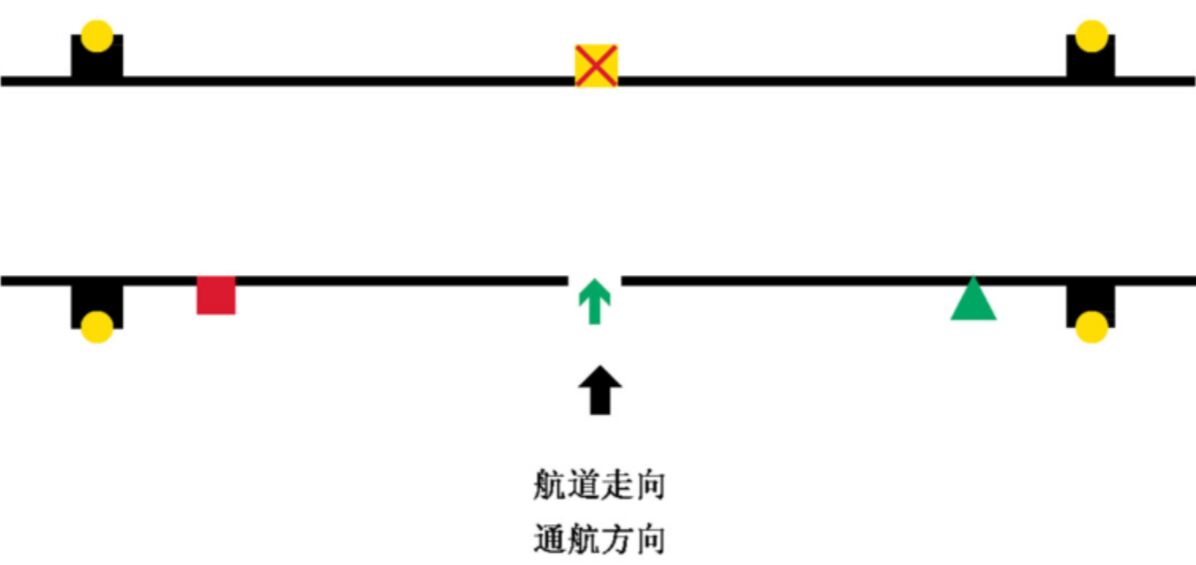

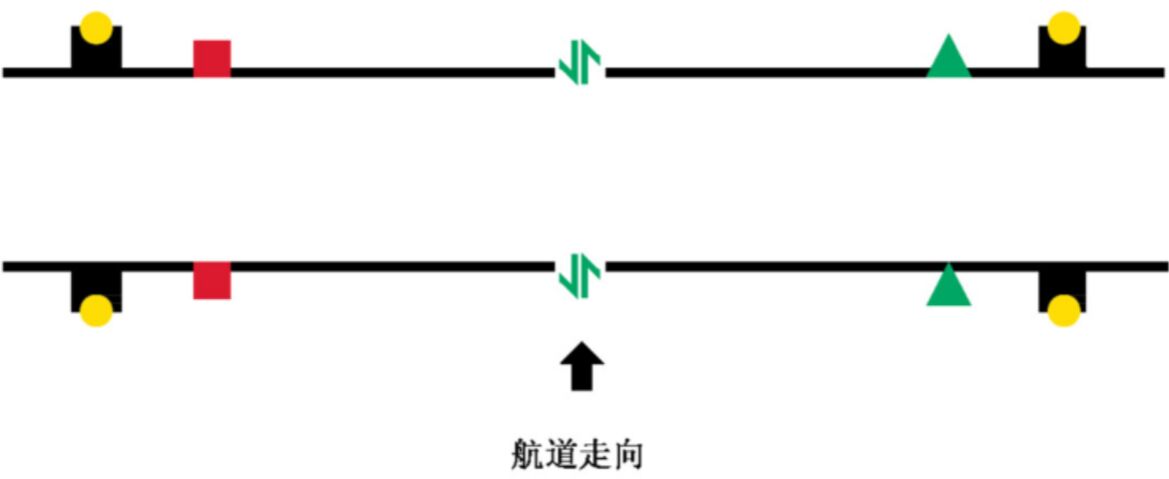

（2）單孔單向通航橋梁

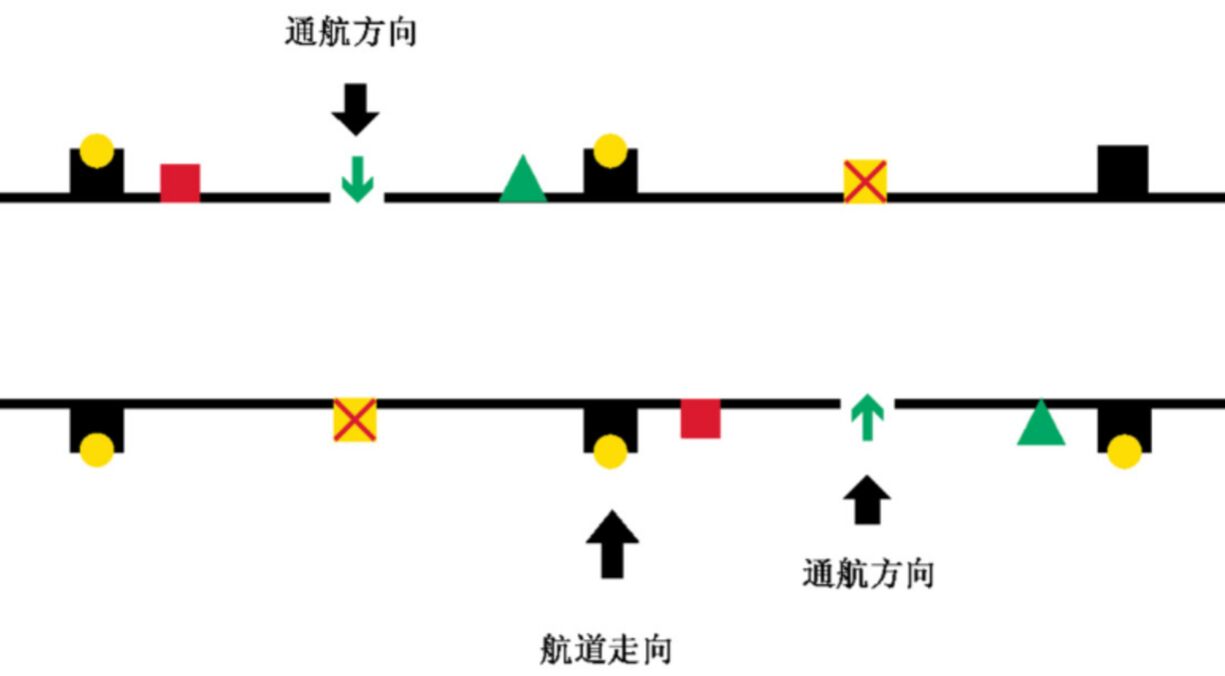

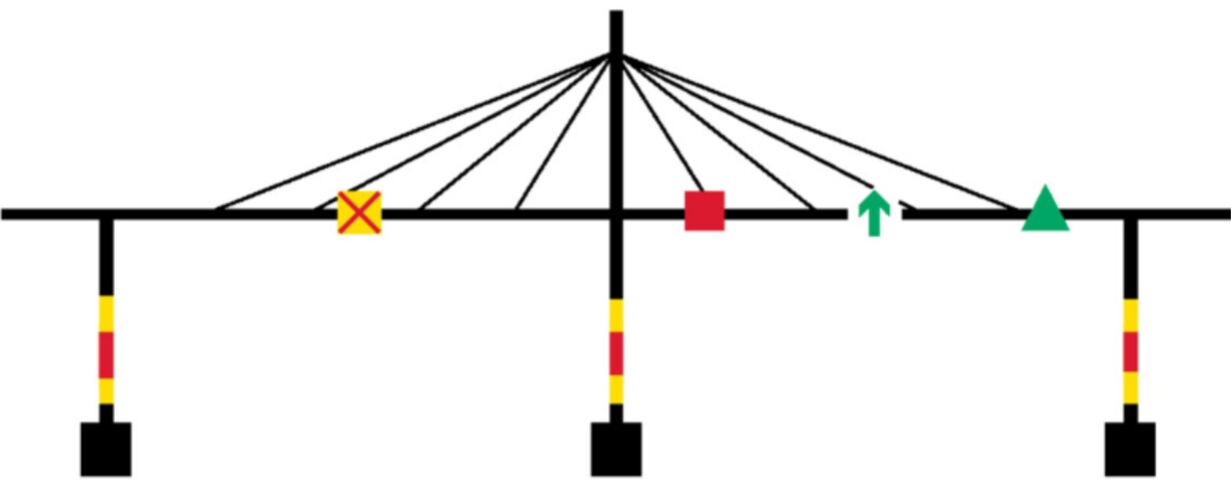

（3）單孔或多孔單向通航橋梁

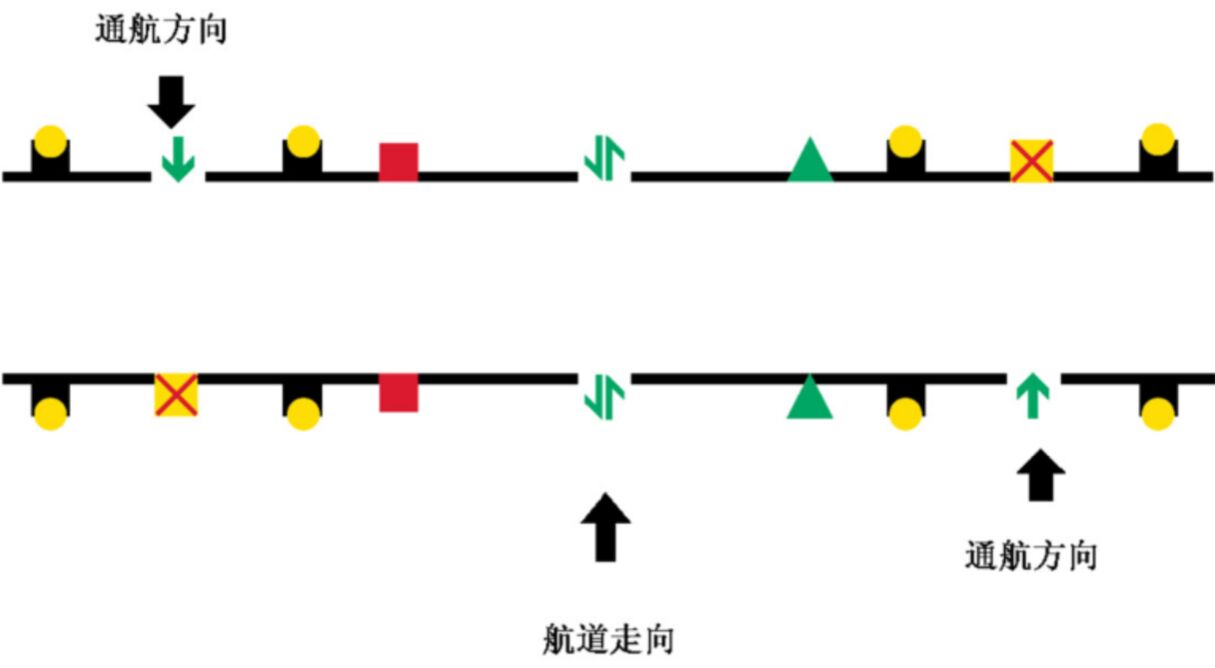

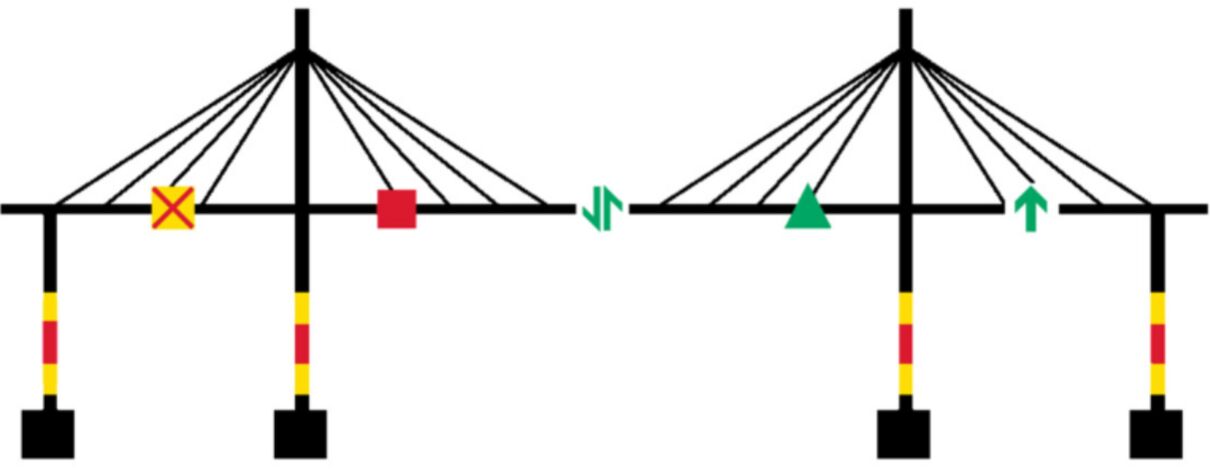

（4）三孔通航橋梁
